شناور کلاس کاتاماران (زر)


شناور تندرو کلاس کاتاماران یک شناور مسافربری تندرو می باشد که در سال 1397 توسط کارخانه کشتی سازی اروندان ساخته شده است، این شناور جهت جابجایی مسافر و حمل وسایل نقلیه در مسافت های نسبتا" طولانی و همچنین سایر وظایف دریایی طراحی و ساخته شده است.

شرکت آرمانیک صنعت افتخار همکاری در جهت مهندسی، تامین قطعات، مونتاژ، نصب و راه اندازی کل سیستم تهویه مطبوع را به شرح ذیل داشته است :

  • تامین و ساخت سیستم تهویه مطبوع اتاق مسافران

  • تامین و ساخت سیستم تهویه مطبوع اتاق مسافرانVIP

  • تامین و ساخت سیستم تهویه مطبوع فضاهای زیستی و استراحت خدمه

  • تامین و ساخت سیستم تهویه مطبوع پل فرماندهی

  • تامین و ساخت سیستم تهویه مطبوع فضاهای زیستی و استراحتی مرتبط با پل فرماندهی

چالش ها :

  • چالش های بسیار پیچیده فنی در طراحی و اجرا و وجود جبهه های کاری در میان سایر پیمانکاران

  • عدم انتقال شوک، ارتعاش و رعایت الزامات لرزشی و حرکتی

  • کنترل نیاز های آسیب پذیر برای سیستم های خاص

  • تامین هوای تازه

  • محدودیت های فضایی و مسیریابی برای حمل و نقل اقلام اصلی از جمله کمپرسورها، فن ها، کانال ها، تابلو های برق و...

  • ناسازگاری تجهیزات جدید و به روز به کار رفته و سیستم کنترل با برخی تجهیزات موجود

  • محدودیتهای زمانی

  • منابع متفاوت تغذیه جهت تامین برق سیستم

دامنه فعالیت ها :

دامنه فعالیت های شرکت آرمانیک صنعت برای پروژه فوق الذکر شامل موارد ذیل می باشد :

قبل از قرارداد :

مشخص کردن مشخصات فنی و اجرایی، محاسبه بار سیستم تهویه مطبوع مطابق با طراحی کشتی و فضاهای کاربری

بعد از قراداد:

طراحی کامل، مهندسی، تامین، ساخت، نصب، راه اندازی و اجرای تست های FAT,SAT,HAT,ILS جهت تمامی سیستم های تهویه مطبوع اجرا شده

این کشتی در کارخانه کشتی سازی اروندان و در استان خوزستان ساخته شده است.



شرح تامین و ساخت :

از میان تعداد زیاد تجهیزات کوچکتر تامین شده یا ساخته شده اقلام اصلی به شرح ذیل می باشند:

اتاق مسافران، اتاق مسافران VIP، فضاهای زیستی و استراحت خدمه

4 دستگاه هوارسان دریایی به همراه تابلو برق و ادوات کنترلی مربوطه

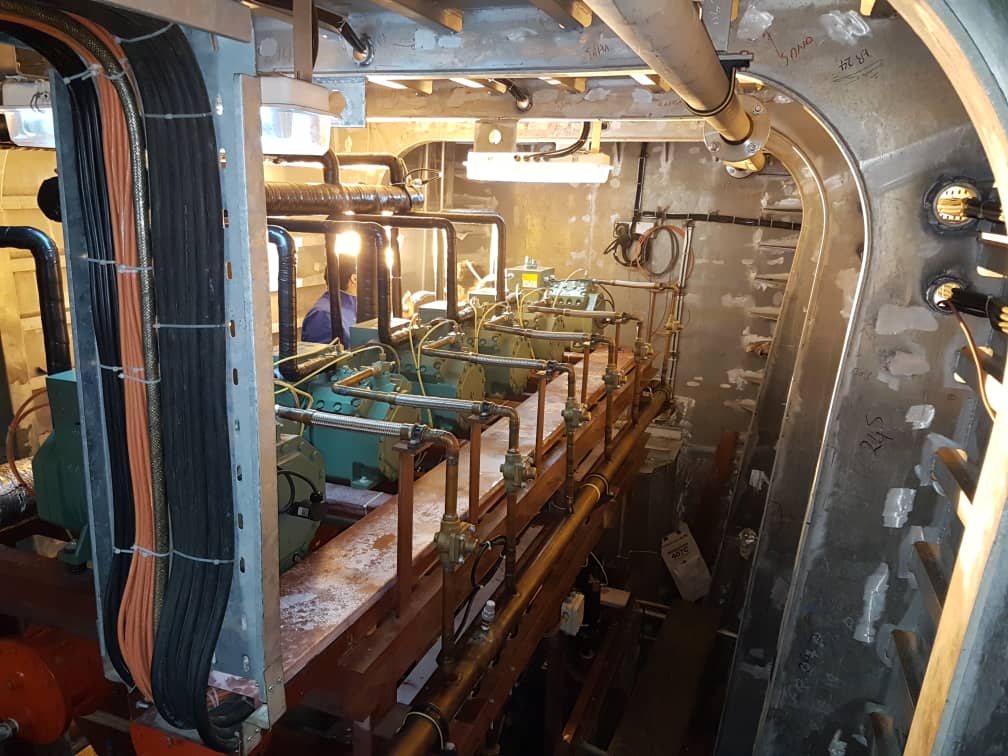

1 دستگاه رک سرمایشی رفت و برگشتی مجهز به کمپرسورهای رزرو، به همراه تابلو برق و ادوات کنترلی

2 دستگاه کندانسور پوسته و لوله مخصوص استفاده با آب شور

 سیستم مانیتورینگ جهت کنترل از بالا دست

پل فرماندهی و فضا های زیستی مرتبط با آن

2 دستگاه هوارسان دریایی به همراه تابلو برق و ادوات کنترلی مربوطه

2 دستگاه کندانسینگ یونیت اسکرال همراه با 100 درصد کمپرسور رزرو، به همراه تابلو برق و ادوات کنترلی

2 دستگاه کندانسور پوسته و لوله مخصوص استفاده با آب شور

 سیستم مانیتورینگ جهت کنترل از بالا دست
